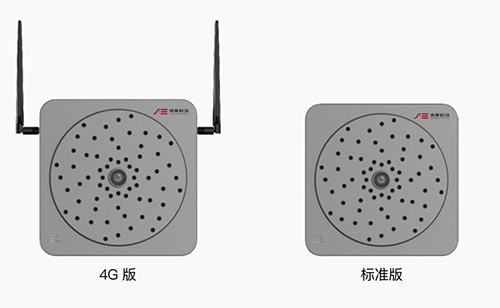

电力环境监控系统介绍

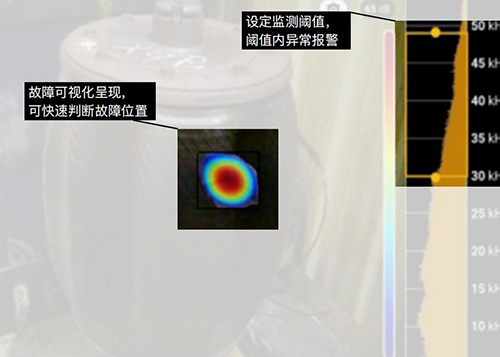

通过麦克风阵列和摄像机组件的结合，利用声源定位算法对监测目标频段内的声音进行定位，以彩色等云图的方式实现声音可视化，显示声源在视场内的分布。具备局部放电识别、气体泄漏检测、异响定位等功能。

电力环境监控系统原理

基于波束形成算法，计算声源位置：通过将阵列中各个传感器所采集到的信号进行滤波、加权叠加后形成波束，进而通过搜索空间内声源可能的位置来引导波束最终计算出空间各点声音强度。

产品特点

◎ 高准确度定位：声源定位 + 可视成像，高准确度定位气体泄漏或放电位置，并通过高清摄像头进行直观呈现。定位精度可达 1°以内。

◎ 超宽频率覆盖：可针对可听声到超声（5KHZ-72KHZ）频段的音源进行定位。覆盖局放频率范围。

◎ 内置放电类型识别算法：采用 PRPD 图谱技术，可有效区分内部放电、尖端放电和接触不良等故障 *（后续版本迭代支持）。

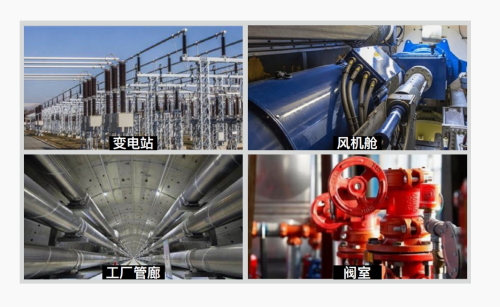

◎ 全天候实时监测：支持 IP67 防水等级，可在室外室内多种场景使用。7 × 24 h 实时监测。

◎ 可自由圈定定位频率段。

产品功能

一、精准定位 远程运维

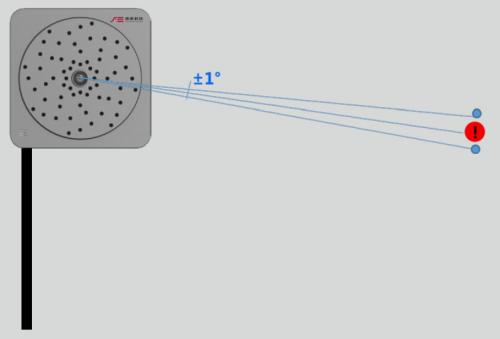

±1°精准定位泄漏或放电位置

相比于传统方式，声像仪可快速发现细微故障，尽可能地减少设备故障和缩短停机时间。

7*24h移动端云图预警

实现远程设备运维检测

二、宽频覆盖 故障分类

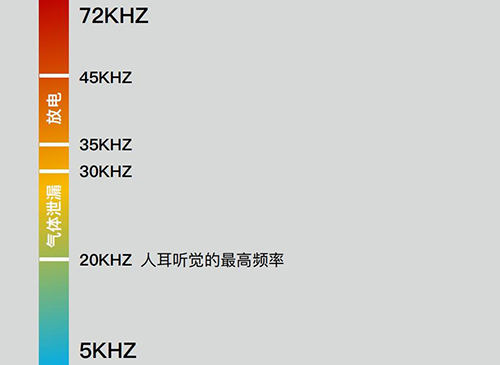

5KHZ~72KHZ 超宽频段皆可覆盖

针对可听声到超声频段音源进行检测，可检测人工无法感知的声音频率,智能滤除环境噪音,场景应用广,检测更全面、更准确。

PRPD 图谱技术 快速判断故障类型

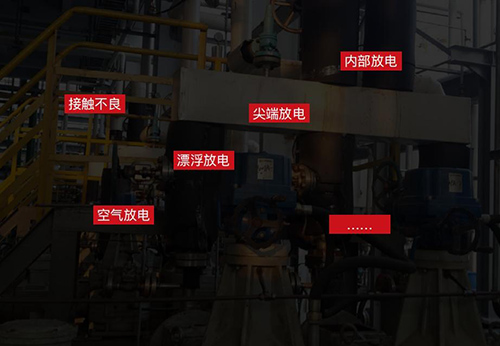

内置放电类型识别算法，自动识别放电类型，可有效区分内部放电、尖端放电和接触不良等故障。

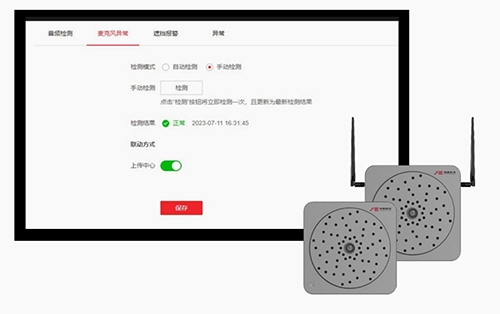

三、设备自检 硬件加持

设备自检测 产品稳定运行。

IP67 防水等级 工业场景安心使用

持IP67防水等级，可在室外室内多种场景使用。
